Die richtige Batteriegröße kaufen
Beim Kauf von Batterien oder Akkus fallen Bezeichnungen wie „Super Power“, „High Energy“ oder „Xtra Life“ auf. Um die passende Batteriegröße für verschiedene Elektrogeräte zu finden, sind jedoch ausschließlich Bezeichnungen wie „Micro“, „AAA“ und „LR20“ von Relevanz. Diese wirken auf den ersten Blick unverständlich. Im Folgenden klären wir unter anderem über Klassifikation und Verwendungszweck gängiger Batteriearten auf.
Inhaltsverzeichnis
- Unterteilung von Batteriearten
- Bezeichnungen für Batterien
- Die IEC-Norm für Batteriearten
- Standard zur Batteriebezeichnung: IEC statt ANSI
- Batteriearten und Batteriegrößen
- Batterien Kennbuchstaben und -ziffern der IEC-Norm
- Verwendungsbereiche verschiedener Batterietypen
- Das Haltbarkeitsdatum von Batterien
- Häufig gestellte Fragen zu Batteriengrößen
Unterteilung von Batteriearten
Die Bezeichnung „Batterie“ umfasst alle Arten elektrochemischer Energiespeicher. Wissenschaftlich werden diese in zwei Hauptkategorien eingeteilt:
- Primärbatterien: Auch als Einwegbatterien bekannt, sind diese nur für den einmaligen Gebrauch vorgesehen. Sie bieten eine sofort verfügbare Energiequelle und sind ideal für Geräte mit geringem Energieverbrauch über längere Zeiträume. Primärbatterien sind nicht wiederaufladbar und zeichnen sich durch eine lange Lagerfähigkeit und geringe Selbstentladung aus. Beispiele für den Einsatz von Primärbatterien sind:
- Foto Batterien
- Hörgeräte Batterien
- Knopfzellen
- Sekundärbatterien: Diese sind besser bekannt als wiederaufladbare Akkus. Sie lassen sich mehrfach verwenden, da nach der Entladung wieder aufgeladen werden können. Sekundärbatterien sind besonders geeignet für Anwendungen, die kurzfristig hohe Energiemengen benötigen. Im Vergleich zu Primärbatterien haben sie eine höhere Belastbarkeit, können jedoch schneller selbst entladen und benötigen regelmäßige Wartung. Beispiel für den Einsatz von Akkus sind:
- Staubsauger Akkus
- Kopfhörer Akkus
- Laptops Akkus
- Handy Akkus
Bezeichnungen für Batterien
Batterien weisen je nach ihrer Verwendung verschiedene Größen auf, die vielfältige Bezeichnungen haben. Diese unterschiedlichen Kennungen für dieselben Batteriearten sind auf eine Reihe von Normierungsprozessen zurückzuführen. So führten unter anderem ANSI („American National Standards Institute“), JIS („Japanese Industrial Standards Commitee“) sowie „British National Standards“ Richtmaße zur nationalen Verwendung ein. Seit 1992 gilt die Batterie-Nomenklatur des IEC („International Electronic Commission“).
Die IEC-Norm für Batteriegröße und Batterieart
Die IEC führt im Jahr 1992 die allgemeingültige Norm 60086 ein. Mit der Norm verpflichteten sich Hersteller, Batterien hinsichtlich Größe und elektronischer Eigenschaften ausschließlich Batterien nach dieser Norm zu produzieren. Die Einführung der Norm ermöglichte ebenfalls die Vereinbarung und Gewährleistung von Sicherheitsstandards. In der Kommission sind heute mehr als 70 Staaten durch sogenannte „Nationale Komitees“ vertreten, welche die Einhaltung der Norm 60086 zusichern. Hier finden Sie eine ausführliche Auflistung der Mitglieder.
Standard zur Batteriegröße und Bezeichnung: IEC statt ANSI
Heute ist die ursprüngliche Bezeichnung nach ANSI aufgrund ihres Stellenwerts noch als reine Bezeichnung für die Batteriegröße gängig, jedoch verliert sie immer mehr an Bedeutung. Deutlich aussagekräftiger ist die Normierung der IEC.
Bei der Erstellung der Norm 60086 wurden alle verfügbaren Batterietypen nummeriert. Die IEC ergänzte die Nummern mit Kennbuchstaben zu Technologie, Bauform und teilweise zum Anwendungsbereich. Zusätzlich zur Bezeichnung der Größe wurde auf diesem Weg das elektronische System der Zelle zur Norm hinzugefügt, etwa der Buchstabe „L“ für Alkali-Mangan (Quelle). In zahlreichen Ländern wird heute ausschließlich Norm 60086 genutzt, obwohl die Verwendung der IEC-Regelung nicht verpflichtend ist.
Die folgende Tabelle zeigt die Bezeichnung einer AA-Batterie sowohl nach IEC- als auch nach ANSI-Norm:
| Standard | Bezeichnung | Bedeutung |
| IEC (neu) | LR6 | AA-Batterie, Alkali-Mangan, Rundzelle |
| ANSI (alt) | 15A | Standard-AA-Batterie, Größe und Typ spezifiziert |
Batterieart und Batteriegröße
Zu den ältesten Batterien gehören die Mono- und Mignon-Batterien. Mignon ist die am häufigsten verkaufte Batteriegröße. Sie findet vorwiegend in kleinen tragbaren Geräten wie Fernbedienungen oder Taschenlampen Verwendung. Nach der IEC-Norm ist die Batteriegröße der AA-Batterie auf einen Durchmesser von 13,5 bis 14,5 mm festgesetzt, wobei die Höhe 49,2 bis 50,5 mm aufweisen muss.
Die folgende tabellarische Gegenüberstellung zeigt gängige Batteriearten sowie ihre Normierungsbezeichnungen und wichtige Eigenschaften auf:
| Allgemeine Bezeichnung | ANSI-Bezeichnung | IEC-Typen-Bezeichnung | Volt in V | Maße in mm |
|---|---|---|---|---|
| Mono | D-Batterie | LR20/HR20 | 1,5 | Ø 34,2 x H 61,5 |
| Mignon | AA-Batterie | LR06/HR06 | 1,5 | Ø 14,5 x H 50,5 |
| Micro | AAA-Batterie | LR03/HR03 | 1,5 | Ø 10,5 x H 44,5 |
| Mini | AAAA-Batterie | LR61/R8D425 | 1,5 | Ø 8,3 x H 42,5 |
| Baby | C-Batterie | LR14/HR14 | 1,5 | Ø 26,2 x H 50,0 |
| Lady | N-Batterie | LR1/HR1 | 1,5 | Ø 12 x H 29 |
| 9-V-Block | 1604D | 6LR61/HR22 | 9 | L 48,5 x B 26,5 x H 17,5 |

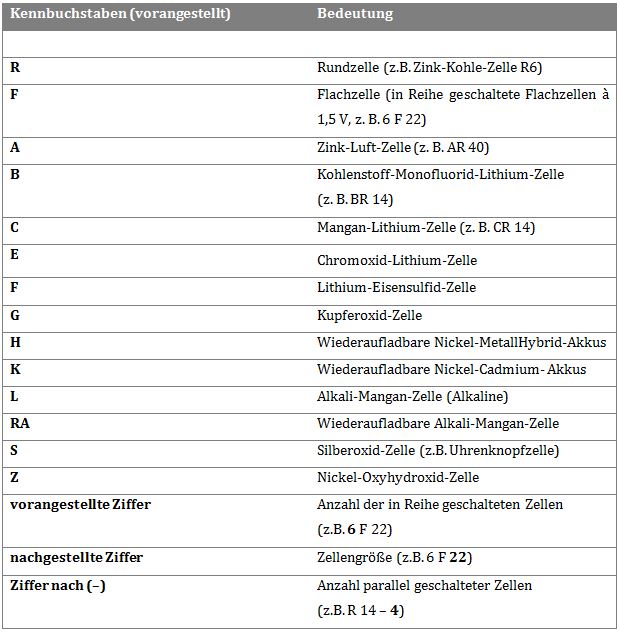

Batteriebezeichnung: Bedeutung ausgewählter Kennbuchstaben und -ziffern der IEC-Norm
Mit der IEC-Norm wurden Buchstaben und Ziffern zur Bezeichnung der Batterien eingeführt. Die folgende Übersicht liefert eine Darstellung gängiger Kennbuchstaben und -ziffern sowie ihrer jeweiligen Bedeutung:
Batterie-Kennbuchstaben und -ziffern der IEC-Norm | Bedeutung |
|---|---|
| Vorangestellte Ziffer | Anzahl der in Reihe geschalteten Zellen |
| Nachgestellte Ziffer | Zellengröße / Maß |
Vorangestellter Buchstabe | Chemische Zusammensetzung |
| A | Zink-Luft-Zelle (z.B. AR40) |
| B | Kohlenstoff-Monofluorid-Lithium-Zelle (z.B. BR14) |
| C | Lithium-Mangandioxid-Zelle (z.B. Knopfzelle CR2025) |
| E | Lithium-Thionylchlorid-Zelle (z.B. ER14505) |
| F | Lithium-Eisensulfid-Zelle (z.B. FR03) |
| G | Lithium-Kupferoxid-Zelle (z.B. GR03) |
| H | wiederaufladbare NiMH-Akkus (z.B. HR03) |
| K | wiederaufladbare NiCd-Akkus (z.B. KR14) |
| L | Alkali-Mangandioxid-Zelle (z.B. Alkali-Mangan-Zelle LR14) |
| RA | wiederaufladbare Alkali-Mangan-Akkus (z.B. RA6) |
| S | Zink-Silberoxid-Zelle (z.B. Uhren-Knopfzelle 4SR44) |
| Z | Zink-Nickeloxyhydroxid-Zelle (z.B. ZR03) |
Nachgestellter Buchstabe | Bauform |
| R | Rundzelle (z.B. Zink-Kohle-Zelle R6) |
| F | Flache Bauform (F = „flat“) |
| S | Eckige Bauform (S = „square“) |
Beispiel zur Dekodierung einer Batteriebezeichnung SR1154:
Folgendes Beispiel verdeutlicht die Batteriebezeichnung nochmal. Eine Batterie mit der Bezeichnung SR1154 wird wie folgt gelesen:
S = chemische Zusammensetzung
R = Bauform (Rundzelle)
11 = Durchmesser 11,6 mm
54 = Höhe der Zelle 5,4 mm

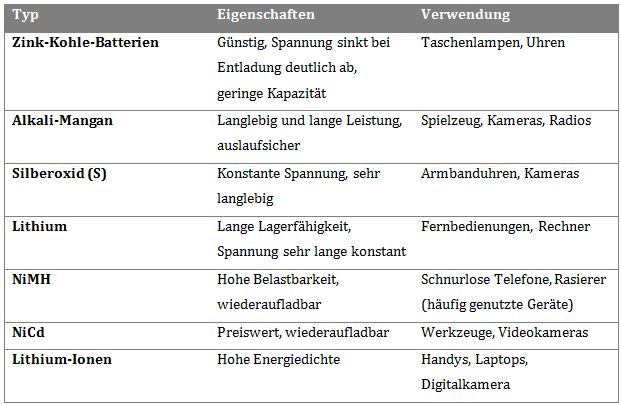

Verwendungsbereiche verschiedener Batterietypen
Die heute verfügbaren Batteriearten eignen sich für unterschiedliche Verwendungsbereiche. Im Folgenden erhalten Sie einen Überblick über die Gebrauchsmöglichkeiten von Standardbatterien:
| TYP | EIGENSCHAFTEN | VERWENDUNG |
| Zink-Kohle-Batterien | Günstig, Spannung sinkt bei Entladung deutlich ab, geringe Kapazität | Taschenlampen, Uhren |
| Alkali-Mangan | Langlebig und lange Leistung, auslaufsicher | Spielzeug, Kameras, Radios |
| Silberoxid (S) | Konstante Spannung, aber langlebig | Armbanduhren, Kameras |
| Lithium | Lange Lagerfähigkeit, Spannung sehr lange konstant | Fernbedienung, Rechner |
| NiMH | Hohe Belastbarkeit, wiederaufladbar | Schnurlose Telefone, Rasierer (häufig genutzte Geräte) |
| NiCd | Verkaufsverbot seit 2017 | Zuletzt noch zulässig in medizinischen Geräten und Alarmsystemen |
| Lithium-Ionen | Hohe Energiedichte | Handys, Laptops, Digitalkameras |
Das Haltbarkeitsdatum von Batterien
Achten Sie beim Kauf von Batterien unbedingt auf das Haltbarkeitsdatum! Die Haltbarkeit der Batterie sollte zum Zeitpunkt des Kaufs mindestens vier Jahre betragen, damit die Funktionstüchtigkeit gewährleistet ist und die Batterie nicht durch Selbstentladung überlagert wird. Das Haltbarkeitsdatum befindet sich bei vielen Modellen am Batterieboden.
Auch in unserem Shop finden Sie eine umfassende Auswahl an Batterien verschiedener Typen für zahlreiche Verwendungsbereiche. Bei Fragen kontaktieren Sie uns gern jederzeit über unser Kontaktformular.
Neueste Beiträge
- Dyson Staubsauger-Akku wechseln: Eine kosteneffiziente und umweltfreundliche Lösung
- Laptop-Akku wechseln: wann & wie Sie den Akku tauschen
- Für die extra Energie unterwegs die beste Powerbank kaufen – darauf kommt es an!
- Akkus im Flugzeug – was es zu beachten gibt
- Akku-Rasierer – ob er ins Flugzeug darf und wie Sie den Akku tauschen können
Häufig gestellte Fragen zu Batteriegröße und Batterieart
Was bedeutet die Kennzeichnung „LR20“ bei Batterien?
„LR20“ ist eine Bezeichnung nach der IEC-Norm, die auf eine D-Batterie hinweist, häufig verwendet in größeren Geräten wie Radios und Taschenlampen.
Warum ist die IEC-Norm wichtig bei der Wahl von Batterien?
Die IEC-Norm stellt sicher, dass Batterien weltweit einheitlichen Größen- und Leistungsspezifikationen entsprechen, was die Kompatibilität zwischen verschiedenen Marken und Geräten verbessert.
Was bedeutet der Buchstabe „L“ in einer Batteriebezeichnung?
Der Buchstabe „L“ in einer Batteriebezeichnung steht für Alkali-Mangan, was auf die chemische Zusammensetzung der Batterie hinweist.
